钢丝线如何做拉伸试验？选用什么样的测试设备？按照哪个测试标准？弹性模量如何测？

参考标准

GB/T 228.1-2010金属材料　拉伸试验　第1部分：室温试验方法

GB/T 228 金属材料 室温拉伸试验方法

GB/T 238 金属材料线材反复弯曲试验方法

GB/T 239 金属线材扭转试验方法

GB/T1839 钢产品镀锌层质量试验方法

GB/T2103 钢丝验收、包装、标志及质量证明书的一般规定

GB/T2976 金属材料线材缠绕试验方法

GB/T 4354 优质碳素钢热轧盘条

GB/T8653 金属杨氏模量、弦线模量、切线模量和泊松比试验方法(静态法)

GB/T9792 金属材料上的转化膜单位面积膜质量的测定重量法

GB/T24202-2009光缆增强用碳素钢丝

GBT8653-2007金属杨氏模量、弦线模量、切线模量和泊松比试验方法(静态法)

求取数据

钢丝在工业生产中有着广泛的应用。 我们往往都需要经过试验才能确定它们的力学特性，在了解了这些产品的力学特性之后，才能评价该钢丝的优劣。比如，绝大部分的钢丝交易是以拉力试验机试验结果作为交货条件的。 一般可以参考的力学性能数据有，强度指标：最大力、抗拉强度；塑性指标：断后伸长率、弹性模量、残余延伸率。

测试案例

直径：1.0mm直径钢丝（举例）

最大力：3.14*（1/2=0.5mm）²*抗拉强度=461.1875N

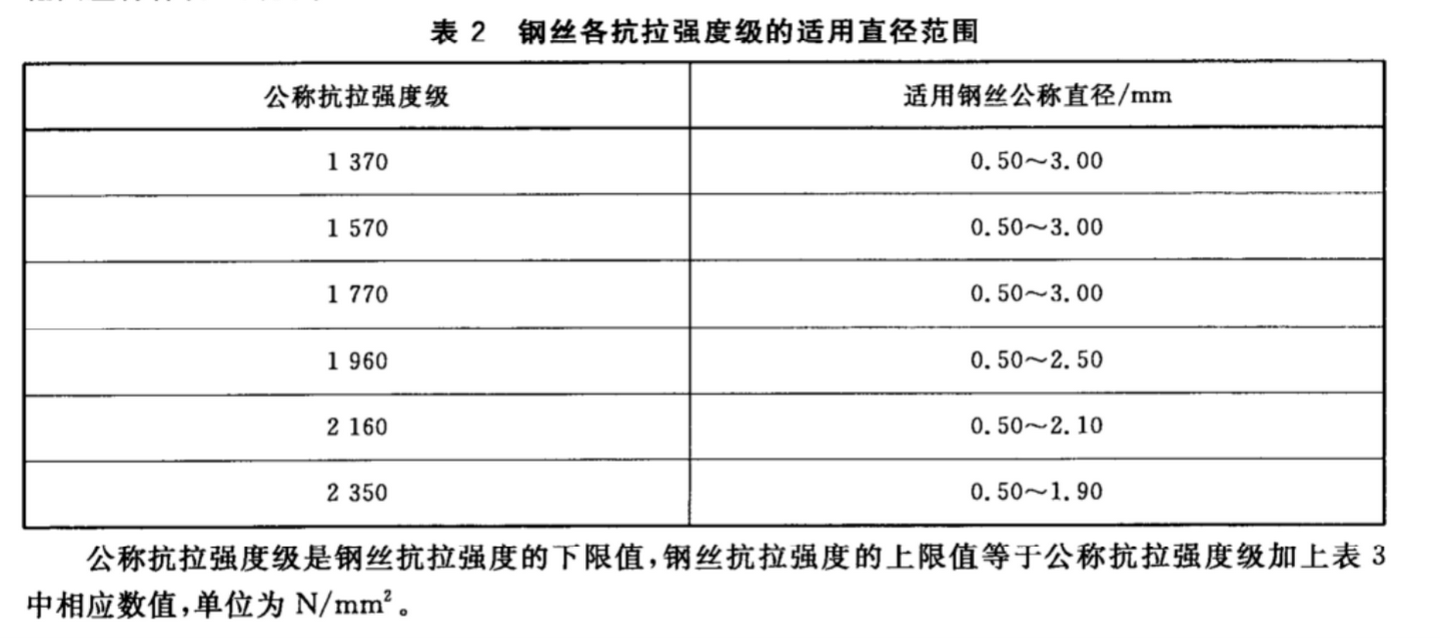

钢丝的公称抗拉强度分为1370、1570、1960、2160、2350这6个等级，各个强度级直径范围参考下表的要求：

根据这个最大力值，我们一般推荐1KN的电子万能试验机就可以了。

另外，假如还有其他规格的钢丝，比如说未来的话可能会有更粗一点的的钢丝会生产，也需要做这个力学试验。考虑到未来不确定的因素很多，我们厂家一般会给客户预留范围，比如5KN。

5KN电子拉力试验机一般分为两种结构：单柱拉力试验机和双柱拉力试验机。


选单柱还是双柱？

四百多N的最大力值，是选单柱还是双柱呢？这个一般取决于我们需要测试的数据。如果我们只是需要简单测试一下钢丝最大抗拉力，那么使用1KN的单柱拉力试验机就可以。但如果需要求得弹性模量和残余延伸率等数据。我们比较推荐使用1KN的双柱电子试验机。因为双柱试验机，有着高刚度横梁，可以减少了横梁在载荷下的倾斜角度，精确地对中，满足高精度同轴度变形小，测得弹性模量数据更准确。

配套引伸计

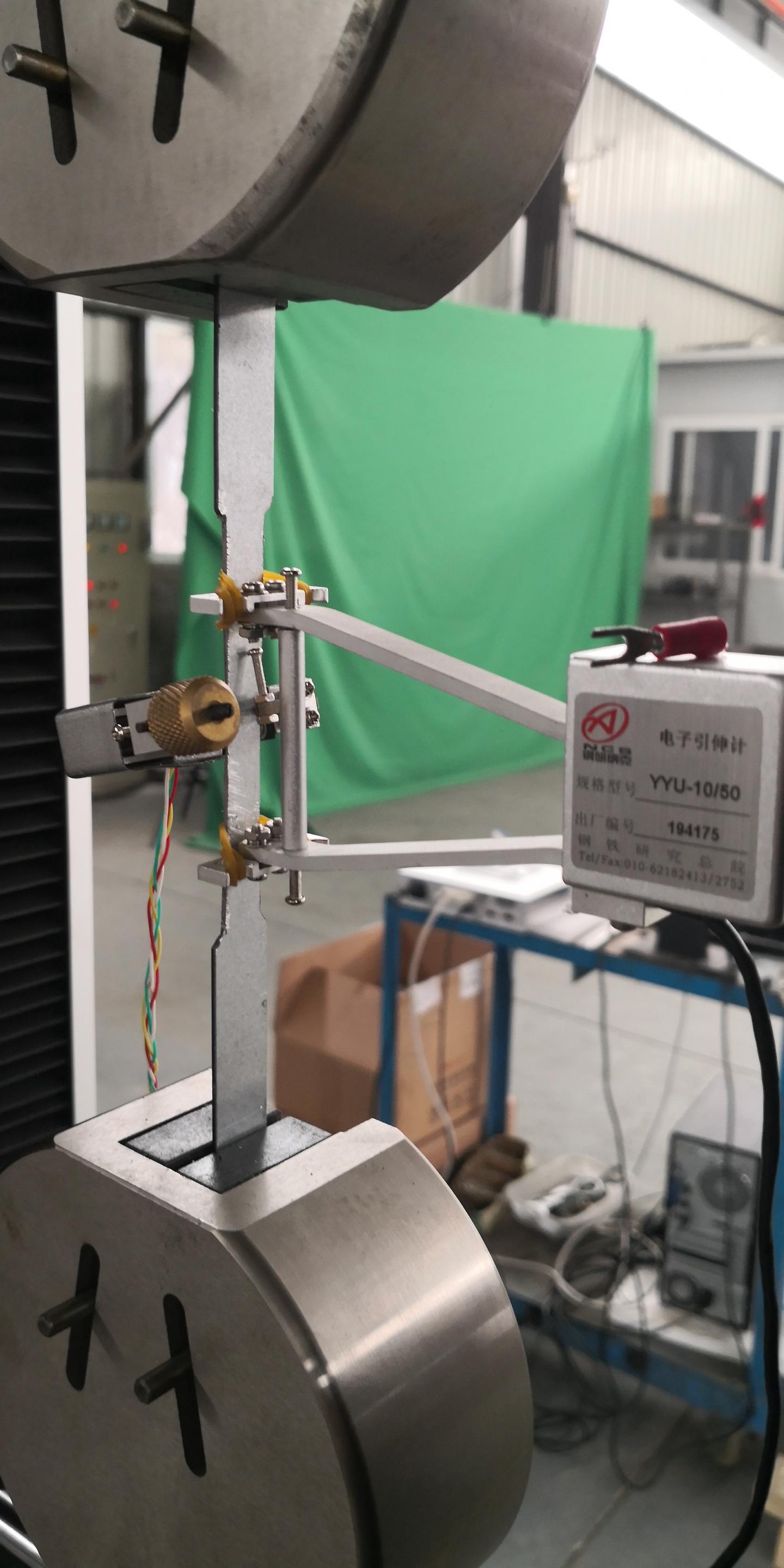

一般需要测试弹性模量的话，就需要配备金属引伸计。

一般需要我们客户协助提供，试样的标距，进行选型。我们配使用的引伸计。

另外如果说钢丝的直径太小的话，手动引伸计夹持绑定不了，那么就需要使用视频引伸计。视频引伸计有别于接触式引伸计，就是避免了接触式精度影响。有着非常完善的应变、位移测量功能，支持实时计算显示，支持纵向应变、横向应变同步测量，支持泊松比、弹性模量的计算，同时可输出标准报告，可与试验机设备进行数据通讯，产品功能相比传统引伸计产品更为丰富。

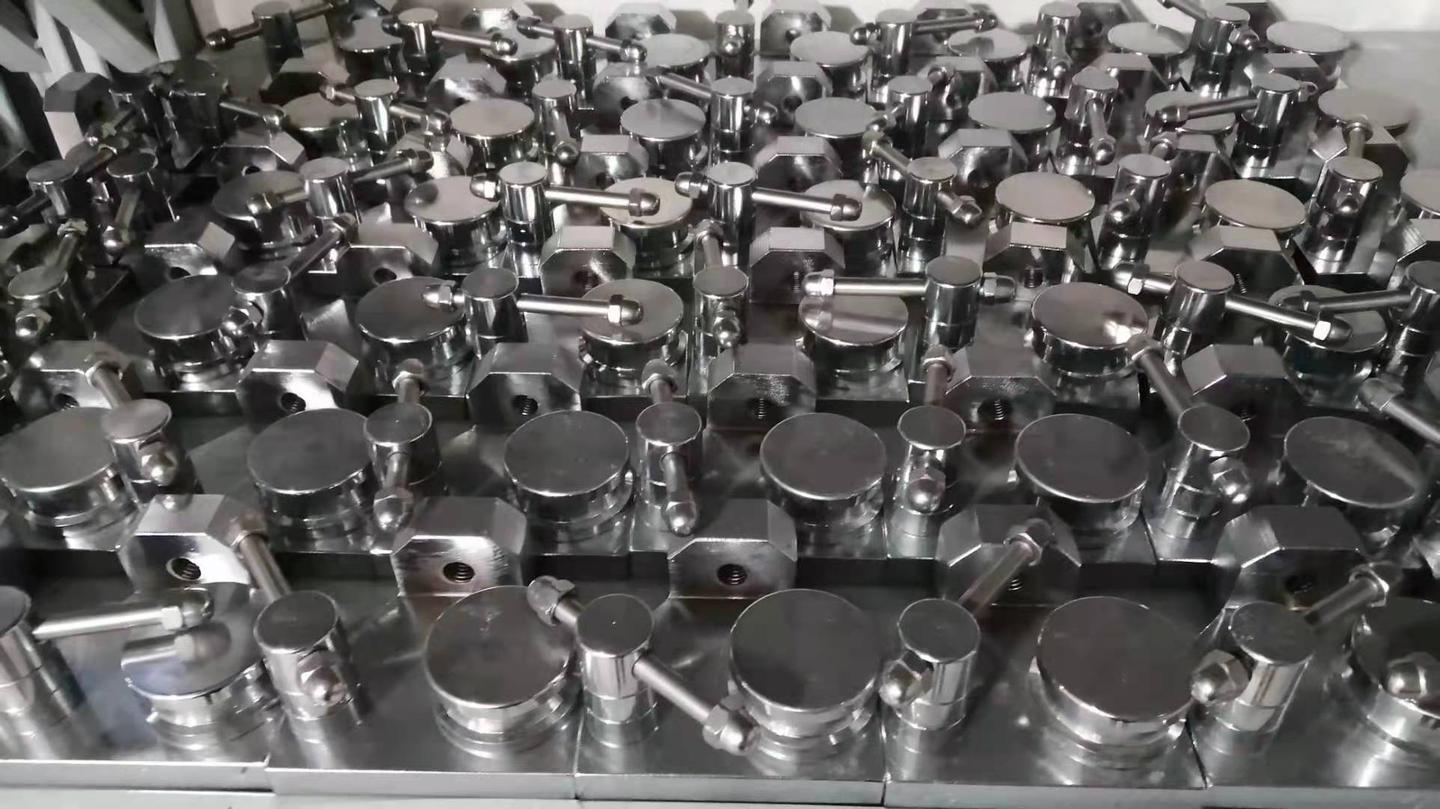

测试夹具

如何进行测试？

把钢丝试样夹紧在合适的拉力试验机上，用户细墨线标记原始标距。注意不要用过早断裂的缺口做标记。然后设置试验机测试方案，按照10mm/min的测试速度，对试样进行拉伸，直至断裂。同时观察钢丝试样和试验机测试曲线。试验机软件会求出强度以及伸长率和弹性模量。

残余延伸率的测量

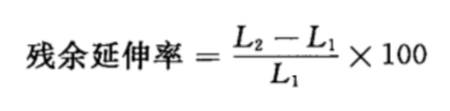

残余延伸率的测量，稍有不同，首先把钢丝试样夹紧在合适的拉力试验机上，施加最小破断拉力2%的初负荷，标定好250mm以上的距离L为标记长度，然后以不大于50mm/min的拉伸速度加载到最小破断拉力的60%，再卸载到初负荷,接着测出标记长度L2。按公式计算残余延伸率(%)的值:

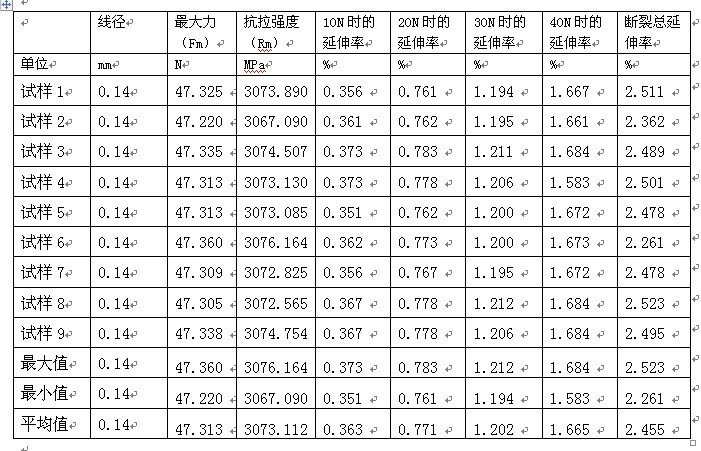

钢丝线拉力机拉伸试验数据

试验机如何校准？

1、常规来说，一般可以，1年校准一次。

2、可以找当地的第三方机构，根据技术参数计量设备，然后出具检测报告

3、当然也可以自校，小力值的传感器。可以用砝码挂一下。

4、或者用测力仪进行校准。

5、或者使用标准样进行计量。因为标准样有对应的结果参数，在我们的试验机上拉一下，结果基本吻合，就证明试验机没问题。
